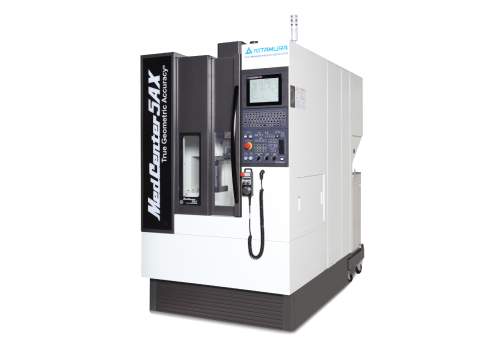

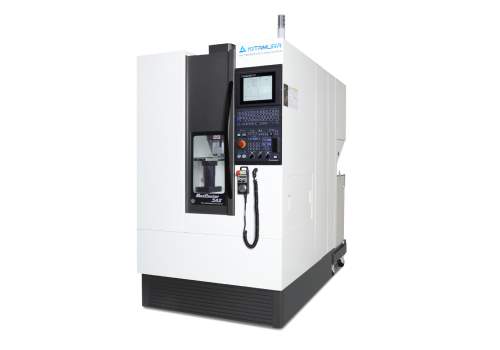

MedCenter5AX
5-Axis Machining Center
View Product Video
Broucher Catalog
Specifications
| Table Size: | 6.7” (170mm) round dia. |
| Travel (X, Y, Z): | 10” x 13” x 13” (254 x 330 x 330mm) |
| Travel (A, C): | -120~+120 Degrees/0 ~ 360 Degrees |
| Spindle Taper: | HSK- E40 |
| Spindle Speed: | 300~30,000rpm |
| Tool Storage Capacity: | 40 Pcs.(120 Optional) |
| Tool Change Time (T-T): | 1.5 Sec. |
| Rapid Feed (X, Y, Z): | 2362ipm (60m/min) X & Y, 1969ipm (50m/min) Z |
| Rapid Feed (A, C): | 36,000 deg. /min (100rpm), 72,000 deg./min (200rpm) |
| Power Requirement: | 30KVA |
Features
- Ideal for ultra-high precision simultaneous 5-axis machining of small medical parts, micro machining
- Positioning Accuracy: ±0.000079” Full Stroke, Repeatability: ±0.000039”
- Compact design fits within a 4′ x 7′ footprint
- Powerful high speed 30,000rpm HSK-E40 25HP Direct Drive Spindle
- 40 tool, fixed pot ATC with maximum tool weight of 4.4Lbs
- High accuracy package – Linear & rotary scales, 67 million pulse encoder technology, 16mm pitch ballscrews
- Optional 12-station APC available (11″ x 11″ (280 x 280mm) table)
